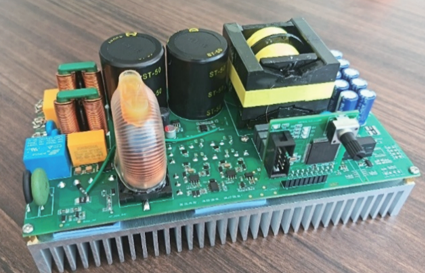

2000W數字電源方案
在數字電源AC-DC變換中,使用PFC+LLC的硬件拓?fù)浣Y(jié)構。在PFC輸出母線電壓不固定(根據負載工況動態調整)同時LLC工作頻率范圍比較窄(增益曲線比較平緩)，動態要求高的應用中，PFC和LLC共同使用一顆OXS320F280049，CPU0控制PFC/CPU1控制LLC
技術參數
| 項目 | 參數指標 | |
| 拓?fù)?/td> | 拓?fù)浣Y(jié)構 | 單相 PFC+全橋 LLC |
| 輸入特性 | 輸出額定電壓 | 220VAC |
| 輸入電壓范圍 | 83VAC~253VAC | |
| 輸入頻率范圍 | 47HZ~63HZ | |
| THD值 | <5%(半載以上) | |
| PF值 | >0.99(半載以上) | |
| 沖擊電流 | <32A | |
| 輸出特性 | 額定輸出電壓/電流 | 48VDC20A |
| 輸出電壓范圍 | 48-72VDC | |
| 輸出電流范圍 | 0~25A | |
| 輸出限流值 | 26A | |
| 輸出電壓波紋 | 紋波 有效值≤1%(全范圍) | |
| 保護功能 | 輸出短路保護 | 有,可自動恢復 |
| 輸出過壓保護 | 有,可自動恢復 | |
| 輸出欠壓保護 | 有,可自動恢復 | |
| 輸出過流保護 | 有,可自動恢復 | |
| 內部過流保護 | 有,可自動恢復 | |
| 輸入過壓保護 | 有,可自動恢復 | |
| 輸入欠壓保護 | 有,可自動恢復 | |
| 過溫保護 | 有,可自動恢復 | |
| 環境指標 | 工作溫度 | -30°℃ ~+40°℃ |
| 存儲溫度 | -40℃ ~+80°C | |
| 散熱方式 | 自然冷 (長期高溫運行需外掛風扇) | |
| 尺寸 | 20cmx10cmx8cm | |
| 調壓/調流方式 | 電位器調節 | |
