產品詳情
  • 參數
  • 封裝|引腳|尺寸
  • 特性
  • 說明

  • 主頻

    30

  • 內核架構

    5

  • IEEE754單精度浮點單元（FPU)

    6

  • 三角函數加速器（TMU）

    8

  • 復雜數學單元（VCU-I）

    10

  • CLA

    12

  • CLB

    27

  • 指令存儲IRAM

    166

  • 數據存儲DRAM

    167

  • 片上FLASH

    20

  • DMA

    163

  • 系統外設

    107

  • 32位CPU定時器

    22

  • 窗口看門狗定時器

    123

  • GPIO

    216

  • AGPIO

    36

  • ADC resolution (bit)

    138

  • 數量ADC Number

    40

  • 采樣率(SamplingG Rate）

    215

  • 通道數ADC Input / Ch.

    48

  • CMPSS

    50

  • DAC

    55

  • 12bit DAC

    56

  • 可編程增益放大器(PGA)

    61

  • 可編程增益放大器放大倍數

    63

  • PMBus

    65

  • I2C

    66

  • CAN FD(兼容CAN2.0)

    68

  • SPI

    69

  • SCI(兼容uart)

    71

  • LIN(支持切換到uart模式)

    74

  • FSI

    76

  • 16bit/32bit EMIF

    78

  • USB2.0

    81

  • EtherCat

    82

  • EPWM通道

    170

  • HRPWM

    164

  • HHRPWM

    172

  • eCAP

    91

  • HRCAP

    92

  • eQEP

    94

  • Σ-Δ濾波器模塊（SDFM）

    97

  • 工作溫度Operating temperature range (°C)

    99

  • 封裝Package Type

    103

  • Package Size / mm*mm

    106

  • 類型

    281

  • 供貨情況

    285

展開
類型編碼 類型 引腳個數 長度*寬度 高度/最大高度 Pitch(mm) 間距 封裝圖紙
PTPS HLQFP176 176 24X24 1.4/1.6MAX 0.5 未上傳

分類

詳細參數

32 位雙核 CPU
  • 最高 300 MHz
  • IEEE - 754 單精度浮點單元（FPU）
  • 三角函數加速器（TMU）
  • Viterbi / 復雜數學單元（VCU - I）

片上存儲器
  • 1MB FLASH (ECC 保護)
  • 512KB SRAM（ECC 保護 / 奇偶校驗保護），其中 256KB 指令 RAM，256KB 數據 RAM

時鐘和控制
  • 兩個內部零引腳 10MHz 振蕩器
  • 片上晶振振蕩器和外部時鐘輸入，片上 10MHz 振蕩器，外部晶振頻率最高支持 20MHz
  • 看門狗計時器模塊
  • 丟失時鐘檢測電路

電源電壓
  • 1.2V 內核、3.3V I/O
  • 可生成 1.2V 電壓的內部 VREG
  • 欠壓復位 (BOR) 電路

系統外設
  • 6 通道直接存儲器存取 (DMA) 控制器
  • 100 個獨立可編程多路復用通用輸入 / 輸出 (GPIO) 引腳
  • 在模擬引腳上提供 21 路數字輸入
  • 增強型外設中斷擴展 (ePIE) 模塊，支持多個具有外部喚醒功能的低功耗模式（LPM）
  • 嵌入式實時分析和診斷 (ERAD)

通信外設
  • 1 個電源管理總線 (PMBus) 接口
  • 1 個內部集成電路 (I2C) 接口
  • 2 個控制器局域網 (CAN) 總線端口
  • 2 個串行外設接口 (SPI) 端口支持 QSPI
  • 兩個與 UART 兼容的串行通信接口 (SCI)
  • 1 個本地互聯網絡 (LIN)
  • 1 個快速串行接口 (FSI)
  • 1 個外部存儲器接口 (EMIF)

模擬系統
  • 3 個 2.47MSPS 14 位和 3MSPS 12 位模數轉換器 (ADC)：  ?多達 21 個外部通道  ?每個 ADC 集成 4 個后處理塊 (PPB)
  • 2 個 12 位緩沖數模轉換器 (DAC)
  • 7 個帶 12 位參考數模轉換器 (DAC) 的窗口比較器 (CMPSS)：  ?數字干擾濾波器
  • 7 個可編程增益放大器 (PGA)：  ?可編程增益設置  ?可編程輸出濾波

增強型控制外設
  • 24 個具有增強特性的 ePWM 通道：  ?16 個高分辨率 (110ps) HRPWM 通道  ?具有高分辨率的集成死區支持  ?具有硬件跳閘區域 (TZ)
  • 7 個增強型捕捉 (eCAP) 模塊：  ?2 個增強型捕捉模塊 (HRCAP)
  • 2 個 CW/CCW 運行模式的增強型正交編碼器脈沖 (eQEP) 模塊
  • 4 條 Σ - Δ 濾波器模塊 (SDFM) 輸入通道

QXFast - FOC
  • 無傳感器的磁場定向控制 (FOC)

封裝
  • 176 引腳 LQFP

溫度
  • -40°C 至 125°C 結溫



QXS320F28377LRevA是一款對標TI公司的TMS320F2837x系列的32位處理器。主要針對實時控 制應用（如工業電機驅動、光伏逆變器和數字電源、電動汽車的電機控制以及空調變頻等）。
QXS320F28377LRevA擁有對標TI C28x的自主研發的32位CPU內核，可提供300MHz的處理能力。
QXS320F28377LRevA內部同樣集成了FPU，TMU和VCU擴展指令集，F(xiàn)PU可以提供32位浮點加速指令，TMU可快速執行包含變換和扭矩環路計算中常見三角運算的算法, VCU擴展指令集能夠降低編碼應用中常見復雜數學運算的延遲。
QXS320F28377LRevA采用雙核架構，CPU0和CPU1可獨立并行運行，也可以相互通信。每個核都具有其獨立的存儲資源，都可以獨立訪問典型控制系統中所需的主要外設。雙核之間可以通過中斷，特殊寄存器和共享內存三種方式通信。
QXS320F28377LRevA還集成了高性能模擬外設和增強型控制外設，三個獨立的12位采樣率為3MSPS的常規ADC可準確、高效地管理多個模擬信號，從而最終提高系統吞吐量。模擬前端上的七個PGA可以在轉換之前實現片上電壓調節。七個模擬比較器模塊可以針對跳閘情況對輸入電壓電平進行持續監控。先進的控制外設(具有獨立于頻率的 ePWM/HRPWM 和 eCAP)，可對系統進行出色的控制。內置的 4 通道 SDFM 允許在隔離層上無縫集成過采樣 Σ-Δ 調制器。通過各種業界通用通信端口（如 SPI、SCI、I2C、LIN 和 CAN2.0，CAN FD）支持連接，并且提供了多個多路復用選項，可在各種應用中實現出色的信號布局。QXS320F28377LRevA同時支
持 PMBus和FSI。嵌入式實時分析和診斷 (ERAD) 模塊通過提供用于分析的附加硬件斷點和計數器來增強器件的調試和系統分析功能。
QXS320F28377LRevA支持高達256KB指令RAM、256KB數據RAM和1MB Flash存儲，能夠適應大部分嵌入場景。QXS320F28377LRevA還支持8KB的bootloader指令RAM，靈活配置啟動過程。





技術文檔
有關此產品的精選熱門文檔
類型 標題 下載 日期
數據手冊 QXS320F28377LRevA數字信號控制器數據手冊 PDF 2025年05月21日
設計和開發
如需其他信息或資源，請點擊以下任一標題進入詳情頁面查看（如有）。
  • 全部
  • 硬件開發
  • 軟件開發
  • 設計工具
  • 封裝
硬件開發
類型 圖片 標題 內容 下載 日期

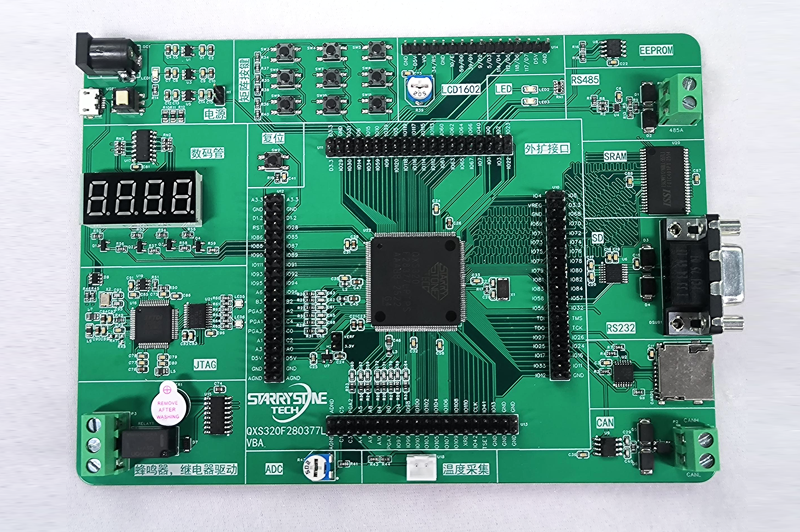

開發評估板 QXS320F280377L開發評估板 QXS320F280377L開發評估板 QXS320F280377L開發評估板 pdf格式 2025年05月28日
設計工具
標題 內容 下載 日期

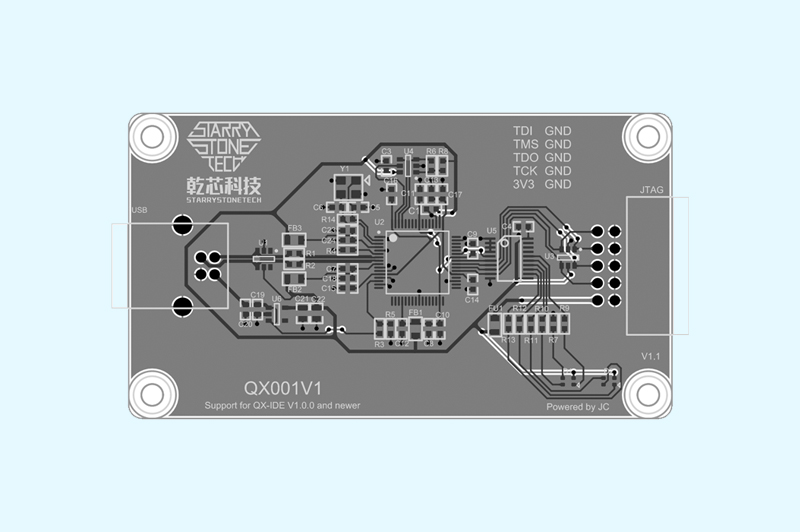

QX001V1低延遲實時控制微控制器在線仿真器 QX001V1低延遲實時控制微控制器在線仿真器 pdf格式 2025年05月28日
QX001V2(隔離型）低延遲實時控制微控制器在線仿真器 QX001V2(隔離型）低延遲實時控制微控制器在線仿真器 pdf格式 2025年05月15日
封裝
類型編碼 類型 引腳個數 長度*寬度 高度/最大高度 Pitch(mm) 間距 封裝圖紙
PTPS HLQFP176 176 24X24 1.4/1.6MAX 0.5 未上傳
硬件開發
類型 圖片 標題 內容 下載 日期
開發評估板 QXS320F280377L開發評估板 QXS320F280377L開發評估板 QXS320F280377L開發評估板 pdf格式 2025年05月28日
設計工具
標題 內容 下載 日期
QX001V1低延遲實時控制微控制器在線仿真器 QX001V1低延遲實時控制微控制器在線仿真器 pdf格式 2025年05月28日
QX001V2(隔離型）低延遲實時控制微控制器在線仿真器 QX001V2(隔離型）低延遲實時控制微控制器在線仿真器 pdf格式 2025年05月15日
封裝
類型編碼 類型 引腳個數 長度*寬度 高度/最大高度 Pitch(mm) 間距 封裝圖紙
PTPS HLQFP176 176 24X24 1.4/1.6MAX 0.5 未上傳
